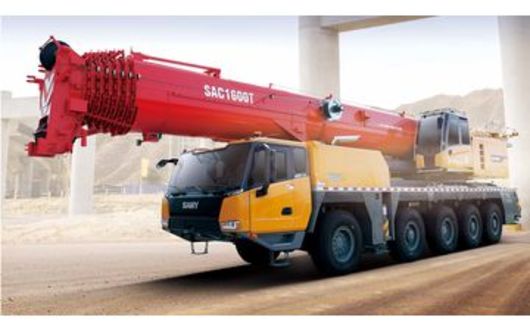

Автокран SAC1600T на шасси 10х6

Скачать спецификацию

Габаритные размеры автокрана

• Длинна 15 978 мм
• Ширина 2 800 мм
• Высота 4 000 мм
• Полная масса 59 925 кг**
• Мах. Грузоподъемность 160 т
• Min. Расчет вылет 3 м
• Радиус поворота хвостовой части 4,86 м

Двигатель

• Двигатель Weichai, WP13.530E501
• Норма токсичности ЕВРО V
• Мах. мощность 390 кВт (530 л.с.) при 1900 мин -1
• Крутящий момент 2 500 (1000…1400) Н·м / об.мин
• Топливный бак 550 л.
• Электронный блок управления, счетчик моточасов
• Моторный тормоз-замедлитель
• Автономный подогреватель двигателя

Двигатель крановой установки Weichai WP7G270E301

• Мощность 199 кВТ (270 л.с) при 2 000 мин-1
• Крутящий момент 1 200 (1200…1500) Н·м / об.мин..

Трансмиссия

• Колесная формула 10х6
• Коробка передач FAST с гидравлическим ретардером, 12 передач вперед 2 назад

Шасси автокрана

• Мах. скорость 80 км/ч
• Min. радиус разворота 8,8 м
• Min. дорожный просвет 294 мм
• Угол въезда 22°
• Угол съезда 13°
• Мах. преодолеваемый уклон 45%
• Все оси с гидропневматической подвеской с гидравлической блокировкой
• Рабочая тормозная система пневматическая с двухконтурным приводом
• Тормозные механизмы всех осей - дисковые
• Шины 385/95 R25
• Рама: сварная коробчатого типа из высокопрочной стали

Выносные опоры

• 4-е выносные опоры, гидравлическое управление
• Автоматическое выравнивание

Кабина крановой установки

Кабина шасси:

• Вибро-и шумоизоляция
• Автоматическая система отопления и кондиционирования
• Автономный отопитель кабины шасси.
• Большое зеркало заднего вида
• Проблесковый маячок
• Сиденье водителя на пневмоподвеске с подголовниками

Кабина оператора:

• Возможность наклона от 0° до 20°
• Управление краном с помощью джойстиков
• Информация о кране и его работе выводится на 10,4-дюймовый дисплей
• Система кондиционирования с охлаждением и обогревом
• Автономный отопитель кабины крановой установки

Система безопасности :

• Интеллектуальная система ограничения момента
• Гидравлический балансировочный и предохранительными клапанами
• Индикатор трех витков намотки, датчик скорости ветра

Система управления:

• Информативные датчики, передача данных на дисплей в режиме реального времени

Рабочие характеристики

Мах. грузовой момент:

• Основная стрела 5145 кН·м
• Полностью выдвинутая стрела 2173 кН·м

Мах. высота подъёма:

• Основная стрела 14,7 м
• Полностью выдвинутая стрела 75,5 м
• Полностью выдвинутая стрела + удлинитель 18м 87,2 м

Мах. длина стрелы:

• Основная стрела 13,9 м
• Полностью выдвинутая стрела 74,8 м
• Полностью выдвинутая стрела + удлинитель 18м 87,9м м
• Опорный контур (вдоль×поперек) 8,4х7,9 м
• Угол положения удлинителя 0°, 15°, 30°

Пакет на 40° С:

• Подогреватель гидравлического бака
• Насос для прокачки гидравлического масла
• Подогреватель трансмиссии
• Подогреваемый топливный влагоотделитель
• Подогреватель АКБ
• Специальные низкотемпературные цилидры
• Специальная сталь основных несущих конструкций
• Низкотемпературные шланги и уплотнения
• Низкотемпературное масло двигателя

Рабочие скорости

• Мах. скорость подъёма на одиночном тросе (без нагрузки), основная/вспомогательная лебедка 130 /130 м/мин
• Время полного выдвижения / втягивания стрелы 550/550 сек.
• Время полного подъёма / опускания стрелы 57/115 сек;
• Скорость вращения 1,5 об/мин

Системы безопасности

• Интеллектуальная система ограничения момента
• Автоматическая сигнализация о перегрузке гидравлическим балансировочным и предохранительными клапанами
• Индикатор трех витков намотки
• Анемометр

Система управления:

• Информативные датчики, передача данных на дисплей
• в режиме реального времени

Подъем стрелы, Противовес

• Крановая установка, вращение на 360°
• Электропропорициональная гидравлика закрытого типа
• Наборный блок противовеса 53т.
• Установка для сбора/разбора элементов противовеса с помощью пульта дистанционного управления

Гидравлическая система:

• Высокоточное управление потоком осуществляется электрическим насосом

Грузовые лебедки

• Основная лебедка с тросом длиной 280 м и Ø22 мм
• Выносные опоры:
• 4-е выносные опоры, гидравлическое управление
• Автоматическое выравнивание

Крюкоблоки:

• Кран оснащен крюками 80 т. и 12,5 т.

.
