Автокран на шасси 8х4 STC800T5

Скачать спецификацию

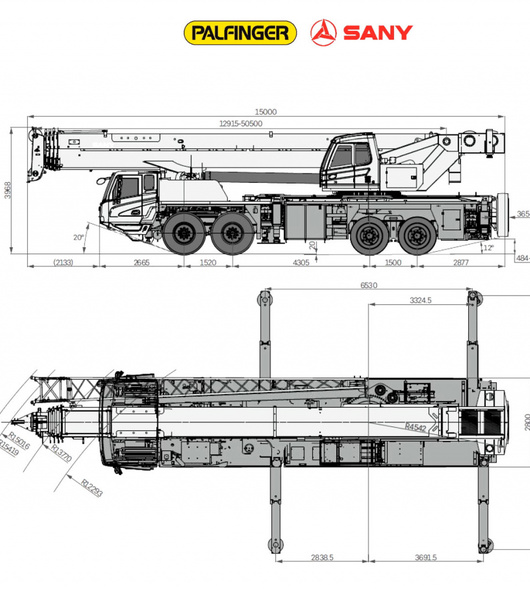

Габаритные размеры автокрана

• Длинна 15 000мм
• Ширина 2 800 мм
• Высота 3 968мм
• Полная масса 48 550 кг
• Мах. Грузоподъемность 80 000 кг
• Min. Расчет вылет 3м
• Радиус поворота хвостовой части 4,542м

Двигатель

• Двигатель Weichai, WP10H375Е50
• Норма токсичности ЕВРО V
• Мах. мощность 271 кВт (368 л.с.) при 1 900 мин -1
• Крутящий момент 1 800 (1000…1400) Н·м / об.мин
• Электронный блок управления
• Счетчик моточасов
• Моторный тормоз-замедлитель
• Автономный подогреватель двигателя

Трансмиссия

• Колесная формула 8х4
• Коробка передач, механическая с синхронизатором Shaanxi Fast Gear Co., FAST 10JSD180TB, 10 вперед 2 назад

Шасси автокрана

• ах. скорость 85 км/ч
• Min. радиус разворота 12,3 м
• Min. дорожный просвет 308 мм
• Угол въезда 200
• Угол съезда 120
• Тормозной путь (со скорости 30 км/ч) ≤10 м
• Мах. преодолеваемый уклон 45%
• Подвеска передняя листовые рессоры
• Подвеска задняя резино-металлические рессоры
• Топливный бак 450 л.
• Рабочая тормозная система пневматическая с АБС
• Передняя ось барабанные тормоза
• Задняя ось барабанные тормоза
• Шины 325/95R24
• Рама: сварная коробчатого типа

Выносные опоры

Кабина шасси:

• Вибро- и шумоизоляция
• Система кондиционирования с охлаждением и обогревом
• Мультимедийное устройство
• Камера заднего вида
• Сиденье водителя на пневмоподвеске с подголовниками

Кабина крановой установки

Кабина оператора:

• Обшивка из мягких материалов
• Панорамный люк
• Регулируемая спинка сиденья
• Регулируемый угол обзора сенсорного дисплея
• Многооконный режим экрана
• Система кондиционирования с охлаждением и обогревом

Рабочие характеристики

Мах. грузовой момент:

• Основная стрела 3322,2 кН·м; Полностью выдвинутая стрела + удлинитель 716 кН·м
• Полностью выдвинутая стрела 2195,2 кН·м

Мах. высота подъёма:

• Основная стрела 13,4 м
• Полностью выдвинутая стрела 51 м
• Полностью выдвинутая стрела + удлинитель 68 м

Мах. длина стрелы:

• Основная стрела 12,9 м
• Полностью выдвинутая стрела 50,5 м
• Полностью выдвинутая стрела + удлинитель 68 м
• Опорный контур (вдоль×поперек) 8х6,53 м
• Угол положения удлинителя 0°, 15°, 30°

Рабочие скорости

• Мах. скорость подъёма на одиночном тросе (без нагрузки), основная лебедка 130 м/мин
• Мах. скорость подъёма на одиночном тросе (без нагрузки), вспомогательная лебедка 130 м/мин
• Время полного выдвижения / втягивания стрелы 140/160 сек
• Время полного подъёма / опускания стрелы 65/90 сек
• Скорость вращения 1,7 об/мин

Системы безопасности

• Подъем стрелы

Противовес:

• Крановая установка, вращение на 360°
• Диапазон угла подъема стрелы от -1,5° до 80°
• Наборный блок противовеса 15т.
• съемные блоки: 3т. +6 т. +6 т.
• Установка для сбора/разбора элементов противовеса

Подъем стрелы, Противовес

Грузовые лебедки:

• 1 - аксиально-поршневой мотор с планетарным редуктором, автоматическим многодисковым тормозом и индикатором вращения. Лебедка с канатом длиной 230 м и Ø20 мм
• 2 - аксиально-поршневой мотор с планетарным редуктором, автоматическим многодисковым тормозом и индикатором вращения. Лебедка с канатом длиной 165 м и Ø20 мм

Грузовые лебедки

Выносные опоры:

• 4-е выдвижные опоры
• 5-я под кабиной шасси

Крюкоблоки:

• Г/п крюкоблока 80 т. Крюк с шаром – утяжелителем, грузоподъемность крюка 7,5т.

Выносные опоры:

• 4-е выдвижные опоры с автоматическим выравниванием
