Автокран на шасси 8х4 STC700T5

Скачать спецификацию

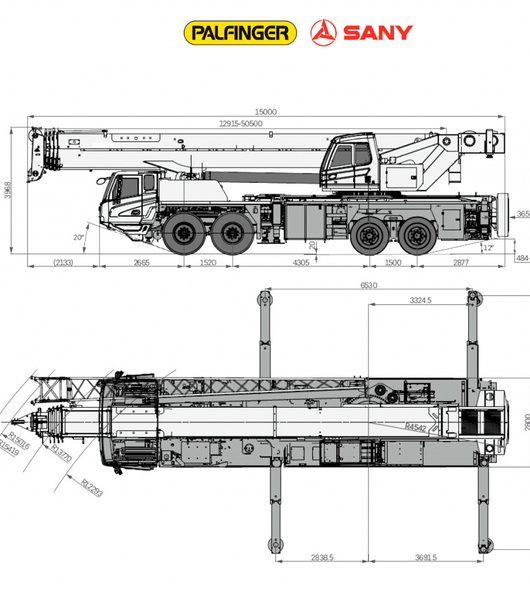

Габаритные размеры автокрана

• Длинна 14 180 мм
• Ширина 2 550 мм
• Высота 3 800 мм
• Полная масса 44 200** кг
• Мах. Грузоподъемность 70 000 кг
• Min. Расчет вылет 3м
• Радиус поворота хвостовой части 4,03 м

Двигатель

• Двигатель Weichai, WP10H375Е50
• Норма токсичности ЕВРО V
• Мах. мощность 271 кВт (368 л.с.) при 1 900 мин -1
• Крутящий момент 1 800 (1000…1400) Н·м / об.мин
• Электронный блок управления
• Счетчик моточасов
• Моторный тормоз-замедлитель
• Автономный подогреватель двигателя

Трансмиссия

• Колесная формула 8х4
• Коробка передач, механическая с синхронизатором Shaanxi Fast Gear Co., FAST 10JSD180TB, 10 вперед 2 назад

Шасси автокрана

• Мах. скорость 88 км/ч
• Min. радиус разворота 12 м
• Min. дорожный просвет 300 мм
• Угол въезда 22°
• Угол съезда 15°
• Мах. преодолеваемый уклон 50%
• Подвеска передняя листовые рессоры
• Подвеска задняя резино-металлические рессоры
• Топливный бак 350 л.
• Рабочая тормозная система двухконтурная, пневматическая с разделением по осям (1,2 и 3,4) с АБС
• Передние оси дисковые тормоза
• Задние оси барабанные тормоза
• Шины 325/95R24, запасное колесо
• Рама разработана и изготовлена компанией SANY, сварная конструкция коробчатого типа

Выносные опоры

Кабина шасси:

• Вибро- и шумоизоляция
• Система кондиционирования с охлаждением и обогревом
• Автономный отопитель кабины шасси
• Мультимедийное устройство
• Камера заднего вида
• Сиденье водителя на пневмоподвеске с подголовниками

Кабина крановой установки

Кабина оператора:

• Обшивка из мягких материалов
• Панорамный люк
• Регулируемая спинка сиденья
• Регулируемый угол обзора сенсорного дисплея
• Многооконный режим экрана
• Система кондиционирования с охлаждением и обогревом
• Автономный отопитель кабины крановой установки

Рабочие характеристики

Мах. грузовой момент:

• Основная стрела 2372 кН·м
• Полностью выдвинутая стрела + удлинитель 467 кН·м
• Полностью выдвинутая стрела 1489 кН·м

Мах. высота подъёма:

• Основная стрела 12,3 м
• Полностью выдвинутая стрела 46,5 м
• Полностью выдвинутая стрела + удлинитель 62 м

Мах. длина стрелы:

• Основная стрела 11,8 м
• Полностью выдвинутая стрела 46 м
• Полностью выдвинутая стрела + удлинитель 62 м
• Угол положения удлинителя 0°, 20°, 40°

Рабочие скорости

• Мах. скорость подъёма на одиночном тросе (без нагрузки), основная лебедка 130 м/мин
• Мах. скорость подъёма на одиночном тросе (без нагрузки), вспомогательная лебедка 130 м/мин
• Время полного выдвижения / втягивания стрелы 95/120 сек
• Время полного подъёма / опускания стрелы 60/80 сек
• Скорость вращения 2 об/мин

Системы безопасности

• Регистратор параметров (для крановой установки)
• Ограничитель рабочей зоны (координатная защита)
• Сигнализатор приближения к ЛЭП
• Концевые выключатели (ограничители) подъема и опускания крюкоблока
• Гидрозамок на цилиндре подъема и телескопирования стрелы
• Индикатор 3-х витков на лебедках подъема

Гидравлическая система:

• Интеллектуальная система распределения подачи насоса
• Главный распределитель с электроуправлением
• Объем гидробака 753 л.

Подъем стрелы, Противовес

• Крановая установка, вращение на 360°
• Диапазон угла подъема стрелы от -1° до 80°
• Несъемный противовес 3,5т.
• Съемные противовесы: 3,5т. + 5т.
• Установка для сбора/разбора элементов противовеса

Грузовые лебедки

Грузовые лебедки:

• Основная лебедка с канатом длиной 215 м и Ø18 мм
• Дополнительная лебедка с канатом длиной 135 м и Ø18 мм
• Крюковые подвески грузоподъемностью 70т. и 6т.

Выносные опоры: Н-образный опорный контур, опорный контур 6,05х7,4 м.
