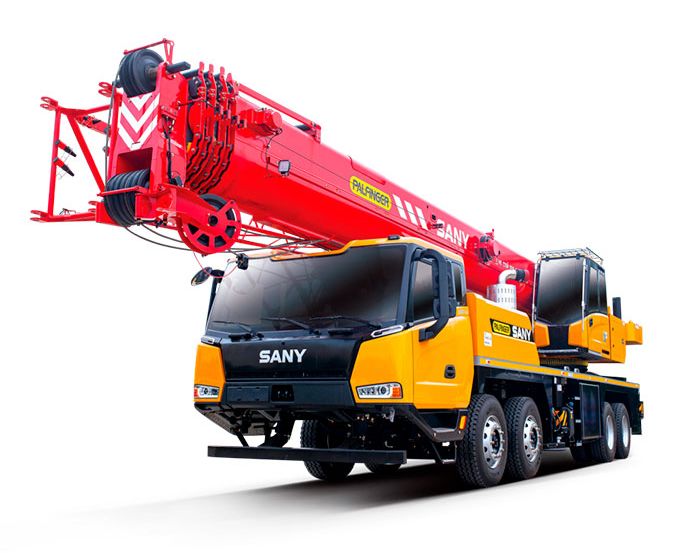

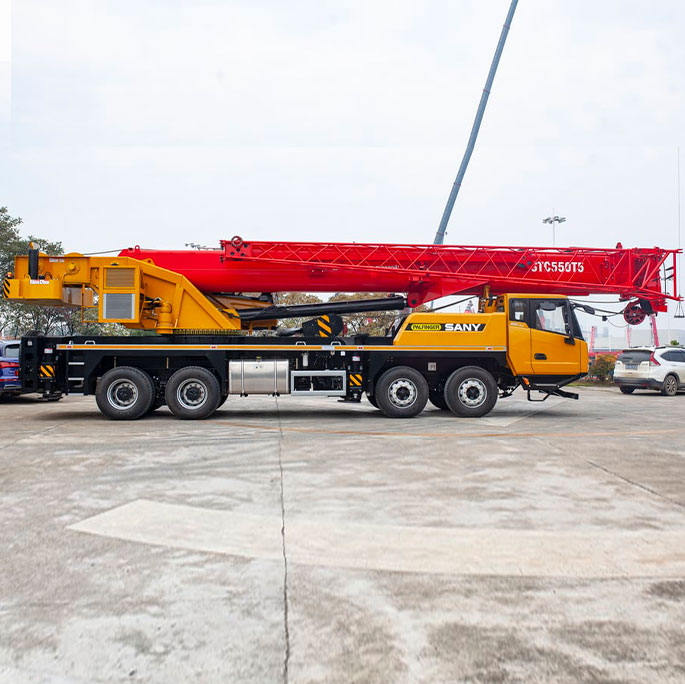

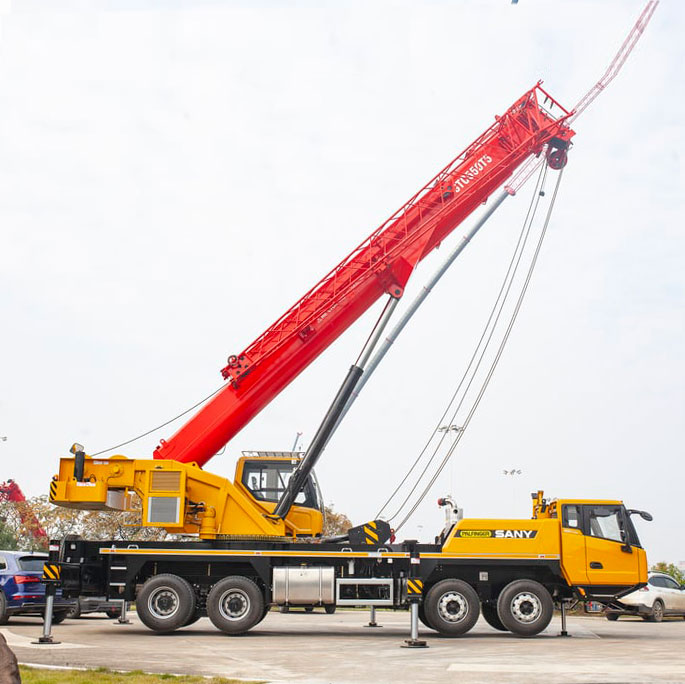

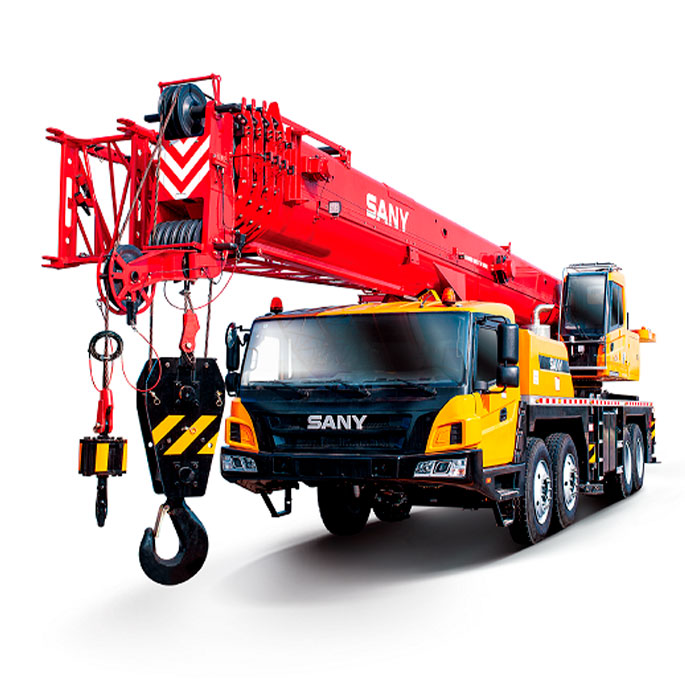

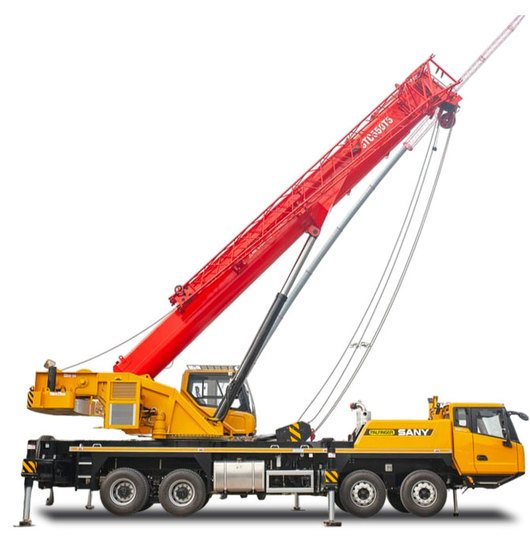

Автокран на шасси 8х4 STC550T5

Скачать спецификацию

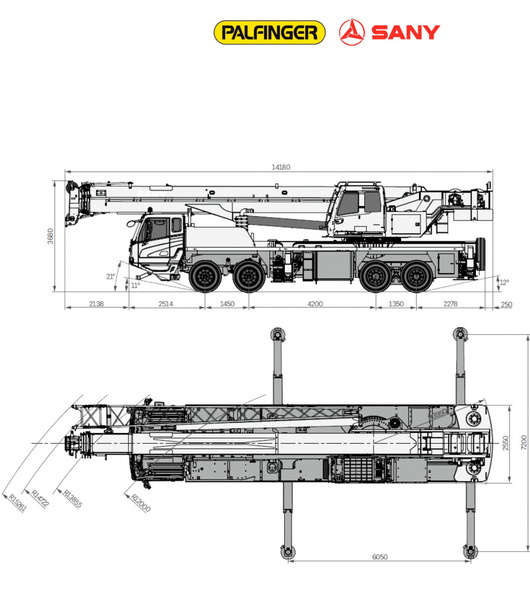

Габаритные размеры автокрана

• Длинна 14 180мм
• Ширина 2 550 мм
• Высота 3 680мм
• Полная масса 41 150 кг
• Мах. Грузоподъемность 55 000 кг
• Min. Расчет вылет 3м
• Радиус поворота хвостовой части 3,95м

Двигатель

• Двигатель Weichai, WP9H336Е50
• Норма токсичности ЕВРО V
• Мах. мощность 242 кВт (330 л.с.) при 1 900 мин -1
• Крутящий момент 1 600 (1000…1400) Н·м / об.мин
• Электронный блок управления
• Счетчик моточасов
• Моторный тормоз-замедлитель
• Автономный подогреватель двигателя

Трансмиссия

• Колесная формула 8х4
• Коробка передач, механическая с синхронизатором Shaanxi Fast Gear Co., FAST 9JS150TA, 9 вперед 2 назад

Шасси автокрана

• Мах. скорость 90 км/ч
• Min. радиус разворота 12 м
• Min. дорожный просвет 280 мм
• Угол въезда 110
• Угол съезда 120
• Тормозной путь (со скорости 30 км/ч) ≤10 м
• Мах. преодолеваемый уклон 47%
• Подвеска передняя листовые рессоры
• Подвеска задняя резино-металлические рессоры
• Топливный бак 350 л.
• Рабочая тормозная система пневматическая с АБС
• Передняя ось барабанные тормоза
• Задняя ось барабанные тормоза
• Шины 315/80 R22,5
• Рама: разработка компания SANY

Выносные опоры

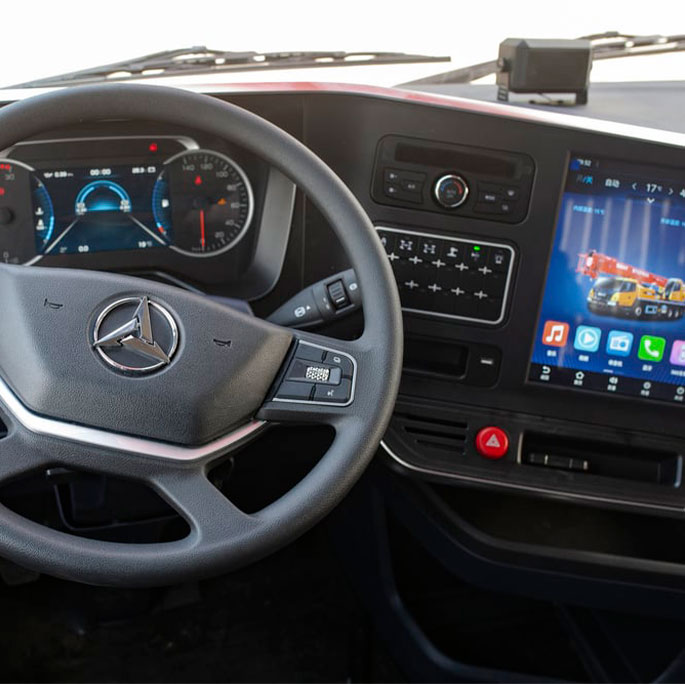

Кабина шасси:

• Обшивка из мягких материалов
• Панорамный люк
• Регулируемая спинка сиденья
• Регулируемый угол обзора сенсорного дисплея
• Многооконный режим экрана
• Система кондиционирования с охлаждением и обогревом

Кабина крановой установки

Кабина оператора:

• Обшивка из мягких материалов
• Панорамный люк
• Регулируемая спинка сиденья
• Регулируемый угол обзора сенсорного дисплея
• Многооконный режим экрана
• Главная консоль управления с системой индикации операций
• Кабина с наклоном на 20° для наблюдения за грузом на высоте
• Система кондиционирования с охлаждением и обогревом

Рабочие характеристики

Мах. грузовой момент:

• Основная стрела 2058 кН·м
• Полностью выдвинутая стрела 1270 кН·м
• Полностью выдвинутая стрела + удлинитель 368 кН·м Мах. высота подъёма:
• Основная стрела 12,1 м
• Полностью выдвинутая стрела 46 м
• Полностью выдвинутая стрела + удлинитель 62 м

Мах. длина стрелы:

• Основная стрела 11,74 м
• Полностью выдвинутая стрела 45,5 м
• Полностью выдвинутая стрела + удлинитель 61,5 м
• Опорный контур (вдоль×поперек) 6,05х7,2 м
• Угол положения удлинителя 0°, 15°, 30°

Рабочие скорости

• Мах. скорость подъёма на одиночном тросе (без нагрузки), основная лебедка 135 м/мин
• Мах. скорость подъёма на одиночном тросе (без нагрузки), вспомогательная лебедка 125 м/мин
• Время полного выдвижения / втягивания стрелы 90/110 с
• Время полного подъёма / опускания стрелы 50/70 сек; Скорость вращения 2 об/мин

Системы безопасности

• Подъем стрелы, Противовес
• Крановая установка, вращение на 360°
• Диапазон угла подъема стрелы от -2° до 80°
• Несъемный противовес массой 4,5 т., съемные противовесы 3т. + 3,5т.
• Установка для сбора/разбора элементов противовеса

Подъем стрелы, Противовес

• Грузовые лебедки
• 1 - аксиально-поршневой мотор с планетарным редуктором, автоматическим многодисковым тормозом и индикатором вращения. Лебедка с канатом длиной 215 м и Ø18 мм
• 2 - аксиально-поршневой мотор с планетарным редуктором, автоматическим многодисковым тормозом и индикатором вращения. Лебедка с канатом длиной 135 м и Ø18 мм

Грузовые лебедки

• Выносные опоры
• 4-е выдвижные опоры
• 5-я под кабиной шасси Крюкоблоки:
• Г/п крюкоблока 55 т. Масса крюкоблока 551 кг.
• Крюк с шаром – утяжелителем, грузоподъемность крюка 5т. Масса крюка 120 т
