Автокран на шасси 6х4 STC300T5

Скачать спецификацию

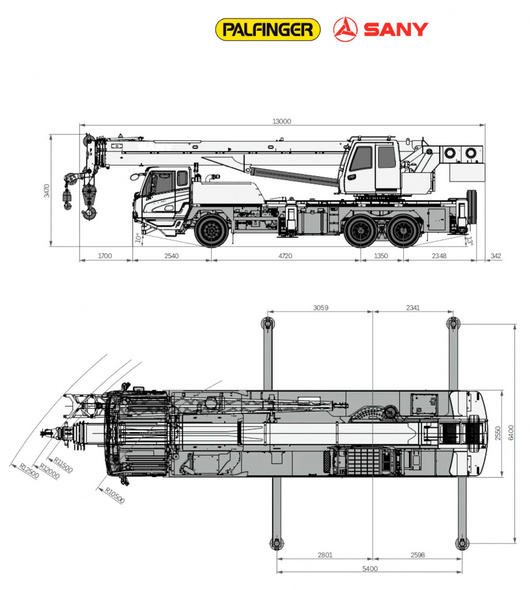

Габаритные размеры автокрана

• Длинна 13 000мм
• Ширина 2 550 мм
• Высота 3 470мм
• Полная масса 33 850 кг
• Мах. Грузоподъемность 30 000 кг
• Min. Расчет вылет 3м
• Радиус поворота хвостовой части 3,2м

Двигатель

• Двигатель Weichai, WP7.300Е51
• Норма токсичности ЕВРО V
• Мах. мощность 215 кВт (292 л.с.) при 2100 мин -1
• Крутящий момент 1225 (1200…1600) Н·м / об.мин.
• Электронный блок управления
• Счетчик моточасов
• Моторный тормоз-замедлитель

Трансмиссия

• Колесная формула 6х4
• Коробка передач, механическая с синхронизатором Shaanxi Fast Gear Co., FAST 9JS135TA, 9 вперед 2 назад

Шасси автокрана

• Мах. скорость 90 км/ч
• Min. радиус разворота 10,5 м
• Min. дорожный просвет 260 мм
• Угол въезда 100
• Угол съезда 130
• Тормозной путь (со скорости 30 км/ч) ≤10 м
• Мах. преодолеваемый уклон 49%
• Подвеска передняя листовые рессоры
• Подвеска задняя резино-металлические рессоры
• Топливный бак 350 л.
• Рабочая тормозная система пневматическая с АБС
• Передняя ось дисковые тормоза
• Задняя ось барабанные тормоза
• Шины 315/80 R22,5
• Рама: разработка компания SANY

Выносные опоры

Кабина шасси:

• Вибро- и шумоизоляция
• Система кондиционирования с охлаждением и обогревом
• Мультимедийное устройство
• Камера заднего вида
• Сиденье водителя на пневмоподвеске с подголовниками

Кабина крановой установки

Кабина оператора:

• Обшивка из мягких материалов
• Панорамный люк
• Регулируемая спинка сиденья
• Регулируемый угол обзора сенсорного дисплея
• Многооконный режим экрана
• Главная консоль управления с системой индикации операций
• Кабина с наклоном на 20° для наблюдения за грузом на высоте
• Система кондиционирования с охлаждением и обогревом

Рабочие характеристики

Мах. грузовой момент:

• Основная стрела 1191 кН·м
• Полностью выдвинутая стрела 727 кН·м
• Полностью выдвинутая стрела + удлинитель 440 кН·м

Мах. высота подъёма:

• Основная стрела 11,4 м
• Полностью выдвинутая стрела 43 м
• Полностью выдвинутая стрела + удлинитель 50,5 м

Мах. длина стрелы:

• Основная стрела 10,9 м
• Полностью выдвинутая стрела 42,5 м
• Полностью выдвинутая стрела + удлинитель 50,5 м
• Опорный контур (вдоль×поперек) 5,4х6,4 м
• Угол положения удлинителя 0°, 15°, 30°

Рабочие скорости

• Мах. скорость подъёма на одиночном тросе (без нагрузки), основная лебедка 140 м/мин
• Мах. скорость подъёма на одиночном тросе (без нагрузки), вспомогательная лебедка 140 м/мин
• Время полного выдвижения / втягивания стрелы 90/110 сек.
• Время полного подъёма / опускания стрелы 40/55 сек.
• Скорость вращения 2,5 об/мин.

Системы безопасности

• Крановая установка, вращение на 360°
• Диапазон угла подъема стрелы от -2° до 80°
• Один несъемный противовес массой 6,2 т.

Подъем стрелы, Противовес

• Грузовые лебедки:
• 1 - аксиально-поршневой мотор с планетарным редуктором, автоматическим многодисковым тормозом и индикатором вращения. Лебедка с канатом длиной 185 м и Ø16 мм
• 2 - аксиально-поршневой мотор с планетарным редуктором, автоматическим многодисковым тормозом и индикатором вращения. Лебедка с канатом длиной 110 м и Ø16 мм
• Автономный подогреватель двигателя

Грузовые лебедки

Крюкоблоки: /п основного крюкоблока 30 т. Масса крюкоблока 320 кг.

• Г/п дополнительного крюкаблока 5 т. Масса крюка 85 кг.
