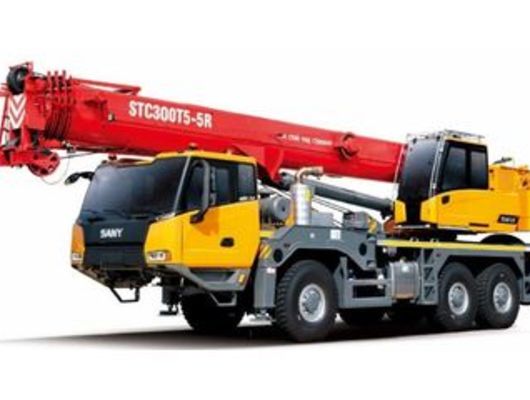

Автокран на шасси 6х6 STC300T5-5R-40°С

Скачать спецификацию

Габаритные размеры автокрана

• Длинна 13 010мм
• Ширина 2 550 мм
• Высота 3 690мм
• Полная масса 32 670 кг, Мах.
• Грузоподъемность 25 000 кг
• Min. Расчет вылет 3м
• Радиус поворота хвостовой части 3,5м

Двигатель

• Двигатель Weichai, WP8.320Е51
• Мах. мощность 230 кВт (313 л.с.) при 2100 мин -1
• Крутящий момент 1273 (1200…1600) Н·м / об.мин
• Автономный подогреватель двигателя
• Моторный тормоз-замедлитель

Трансмиссия

• Колесная формула 6х4
• Коробка передач, механическая с синхронизатором FAST, 9 вперед 2 назад

Шасси автокрана

• Мах. скорость 85 км/ч
• Min. радиус разворота 10,5 м
• Min. дорожный просвет 280 мм
• Угол въезда 25°
• Угол съезда 13°
• Мах. преодолеваемый уклон 55%
• Подвеска передняя металлические рессоры
• Подвеска задняя резино-металлические рессоры
• Топливный бак 300 л.
• Рабочая тормозная система пневматическая двухконтурная с АБС
• Передняя ось дисковые тормоза
• Задняя ось барабанные тормоза
• Шины 315/80 R22,5. Запасное колесо
• Рама: разработка компания SANY

Выносные опоры

Кабина шасси:

• Полноразмерная кабина собственной разработки с эргономичным дизайном, вибро- и шумоизоляцией
• 12,1-дюймовый центральный сенсорный дисплей с встроенной системой управления климат-контролем
• Сиденье водителя на пневмоподвеске, трехточечные ремни безопасности, регулируемое рулевое колесо.
• Автономный отопитель кабины шасси
• Зеркала заднего вида с широким обзором
• Камера заднего вида и на лебедку

Кабина крановой установки

Кабина оператора:

• Обшивка из мягких материалов
• Панорамный люк
• Регулируемая спинка сиденья
• Регулируемый угол обзора сенсорного дисплея
• Многооконный режим экрана
• Главная консоль управления с системой индикации операций, многооконный режим экрана
• Кабина с наклоном на 20° для наблюдения за грузом на высоте
• Система кондиционирования с охлаждением и обогревом

Рабочие характеристики

Мах. грузовой момент:

• Основная стрела 1013 кН·м
• Полностью выдвинутая стрела 565 кН·м
• Полностью выдвинутая стрела + удлинитель 283 кН·м

Мах. высота подъёма:

• Основная стрела 11,2 м
• Полностью выдвинутая стрела 41,5 м
• Полностью выдвинутая стрела + удлинитель 50,5 м

Мах. длина стрелы:

• Основная стрела 10,7 м
• Полностью выдвинутая стрела 41 м
• Полностью выдвинутая стрела + удлинитель 50 м
• Опорный контур (вдоль×поперек) 6,4х6,5 м
• Угол положения удлинителя 0°, 15°, 30°

Рабочие скорости

• Мах. скорость подъёма на одиночном тросе (без нагрузки), основная лебедка 125 м/мин
• Мах. скорость подъёма на одиночном тросе (без нагрузки), вспомогательная лебедка 125м/мин
• Время полного выдвижения / втягивания стрелы 80/100 сек.
• Время полного подъёма / опускания стрелы 40/50 сек.
• Скорость вращения 2,5 об/мин.

Системы безопасности

• Регистратор параметров, ограничитель рабочей зоны
• Сигнализатор приближения к ЛЭП
• Концевые выключатели подъема и опускания крюковой подвески
• Гидрозамок на цилиндре подъема и телескопирования стрелы
• Индикатор 3-х витков на лебедках подъема

Подъем стрелы, Противовес

• Крановая установка, вращение на 360°
• Диапазон угла подъема стрелы от -2° до 80°
• Один несъемный противовес массой 4 т. один съемный 2.2 т.

Грузовые лебедки

• Основная лебедка с канатом длиной 180 м и Ø16 мм
• Вспомогательная лебедка с канатом длиной 105 м и Ø16 мм

Крюковые подвески

• Крюковые подвески грузоподъемностью 30 и 5 т.
