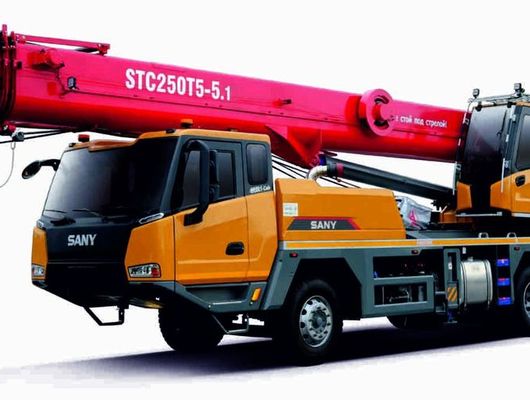

Автокран на шасси 6х4 STC250T5-5.1

Скачать спецификацию

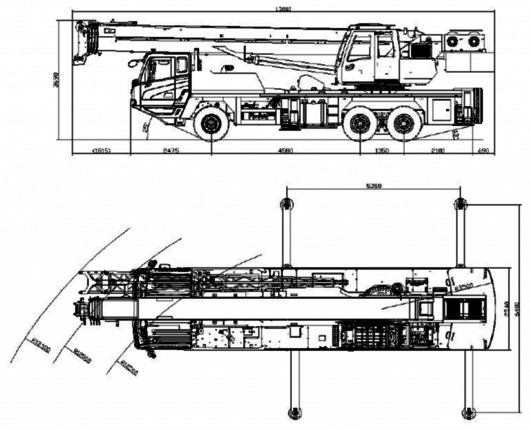

Габаритные размеры автокрана

• Длинна 13 010мм
• Ширина 2 550 мм
• Высота 3 690мм
• Полная масса 32 670 кг, Мах.
• Грузоподъемность 25 000 кг
• Min. Расчет вылет 3м
• Радиус поворота хвостовой части 3,5м

Двигатель

• Двигатель Weichai, WP8.320Е51
• Мах. мощность 230 кВт (313 л.с.) при 2100 мин -1
• Крутящий момент 1273 (1200…1600) Н·м / об.мин
• Автономный подогреватель двигателя
• Моторный тормоз-замедлитель

Трансмиссия

• Колесная формула 6х4
• Коробка передач, механическая с синхронизатором FAST, 9 вперед 2 назад

Шасси автокрана

• Мах. скорость 85 км/ч
• Min. радиус разворота 10,5 м
• Min. дорожный просвет 250 мм
• Угол въезда 25°
• Угол съезда 13°
• Мах. преодолеваемый уклон 45%
• Подвеска передняя металлические рессоры
• Подвеска задняя резино-металлические рессоры
• Топливный бак 300 л.
• Рабочая тормозная система пневматическая, двухконтурная с АБС
• Передняя ось дисковые тормоза
• Задняя ось барабанные тормоза
• Шины 315/80 R22,5. Запасное колесо
• Рама: разработка компания SANY

Выносные опоры

• Кабина шасси :
• Полноразмерная кабина собственной разработки с эргономичным дизайном, вибро- и шумоизоляцией
• 12,1-дюймовый центральный сенсорный дисплей с встроенной системой управления климат-контролем
• Сиденье водителя на пневмоподвеске, трехточечные ремни безопасности, регулируемое рулевое колесо
• Автономный отопитель кабины шасси
• Зеркала заднего вида с широким обзором
• Камера заднего вида и на лебедку

Кабина крановой установки

Кабина оператора:

• Разработка компании SANY с учетом принципов эргономики, большое внутреннее пространство
• Обшивка из мягких материалов
• Панорамный люк
• Электрический стеклоочиститель
• Автономный отопитель кабины крановой установки
• Безопасное стекло, коррозионностойкий стальной каркас
• Экран LMI связывает основную консоль и систему отображения данных
• Откидная кабина оператора 0-20°

Рабочие характеристики

Мах. грузовой момент: Основная стрела 1142 кН·м

• Полностью выдвинутая стрела 727 кН·м
• Полностью выдвинутая стрела + удлинитель 390 кН·м

Мах. высота подъёма:

• Основная стрела 11,2 м
• Полностью выдвинутая стрела 41,5 м
• Полностью выдвинутая стрела + удлинитель 49,5 м

Мах. длина стрелы:

• Основная стрела 10,7 м
• Полностью выдвинутая стрела 41 м
• Полностью выдвинутая стрела + удлинитель 49 м
• Опорный контур (вдоль×поперек) 5,35х6,4 м
• Четыре гидравлически выдвигаемые балки с вертикальными цилиндрами и подставками
• Пятая дополнительная опора с вертикальным цилиндром расположена под кабиной шасси
• Независимое управление горизонтальным и вертикальным перемещениями.
• Угол положения удлинителя 00, 150, 300

Рабочие скорости

• Мах. скорость подъёма на одиночном тросе (без нагрузки), основная лебедка 125 м/мин
• Мах. скорость подъёма на одиночном тросе (без нагрузки), вспомогательная лебедка 125 м/мин
• Время полного выдвижения / втягивания стрелы 80/105 сек.
• Время полного подъёма / опускания стрелы 40/60 сек; Скорость вращения 2,5 об/мин

Системы безопасности

• Регистратор параметров (для крановой установки).
• Ограничитель рабочей зоны (координатная защита).
• Сигнализатор приближения к ЛЭП.
• Концевые выключатели (ограничители) подъема и опускания крюкоблока.
• Гидрозамок на цилиндре подъема и телескопирования стрелы.
• Индикатор 3-х витков на лебедках подъема.
• Датчик предельной скорости, аварийный насос.

Подъем стрелы, Противовес

• Подъем стрелы, Противовес:
• Крановая установка, вращение на 360°
• Диапазон угла подъема стрелы от -2° до 80°
• Один несъемный противовес массой 6,8 т.

Грузовые лебедки

Грузовые лебедки, Крюковые подвески

• Основная лебедка: канат длиной 185 м и Ø16 мм.
• Дополнительная лебедка: канат длиной 110 м и Ø16 мм.
• Грузоподъемность основной крюковой подвески 25 т. Масса - 290 кг.
• Грузоподъемность основной крюковой подвески 5 т. Масса - 85 кг.
