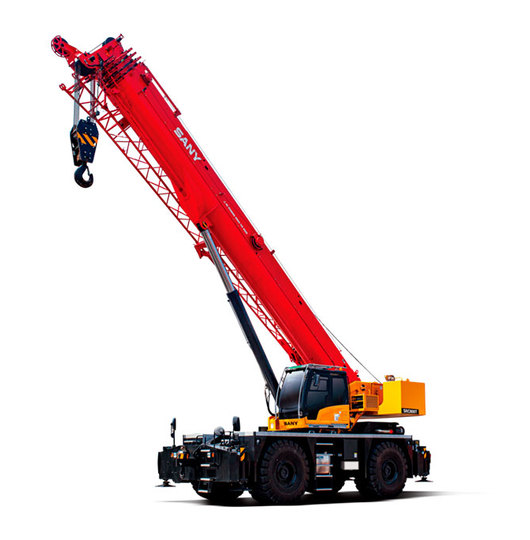

Автокран на шасси 4х4 SRC800T

Скачать спецификацию

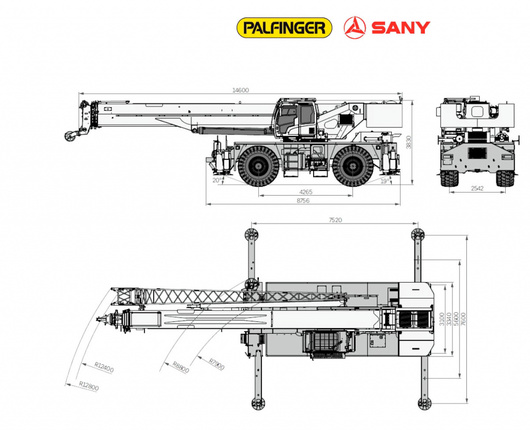

Габаритные размеры автокрана

• Длинна 14 600мм
• Ширина 3 340 мм
• Высота 3 830мм
• Полная масса 52 000 кг
• Мах. Грузоподъемность 80 000 кг

Двигатель

• Двигатель Cummins QSB6.7
• Норма токсичности ЕВРО III
• Мах. мощность 194 кВт (264 л.с.) при 2400 мин -1
• Крутящий момент 990 / 1500 Н·м / об.мин
• Электронный блок управления
• Счетчик моточасов

Трансмиссия

• Колесная формула 4х4
• Кабина собственной разработки
• Большое внутреннее пространство
• Панорамный люк
• Регулируемое сиденье
• Кондиционер
• Электрический стеклоочиститель
• Дисплей LMI оборудован логической интеграцией консоли управления
• Отображение текущей информации о работе крана: угол подъема и вылет стрелы, высота подъема и масса груза, грузовой момент, максимальная грузоподъемность
• перевод в режим 4х2

Шасси автокрана

• Мах. скорость 25 км/ч
• Min. радиус разворота 14,1 / 7,9 м
• Min. дорожный просвет 530 мм
• Угол въезда 20°
• Угол съезда 19°
• Рама: двойная продольная балка из высокопрочной стали
• Передний и задний мосты: ведущий / управляемый
• с дефференциалом и планетарным редуктором
• Подвеска передняя: жестко закреплена на раме
• Подвеска задняя: шарнирная, с гидравлическим блокирующим устройством
• Тормозная система гидравлическая двуконтурная
• Гидравлический усилитель руля
• Мах. преодолеваемый уклон 75%
• Топливный бак 350 л.
• Шины бескамерные 29,5R25

Выносные опоры

• Телескопическая опора Н-типа, 4-точечная
• Гидравлически выдвигаемые балки с вертикальными цилиндрами и подставками
• Управление горизонтальным и вертикальным перемещением из кабины крана
• Стальные подпятники

Кабина крановой установки

Кабина оператора:

• Обшивка из мягких материалов
• Панорамный люк
• Регулируемая спинка сиденья
• Регулируемый угол обзора сенсорного дисплея
• Многооконный режим экрана
• Главная консоль управления с системой индикации операций
• Кабина с наклоном на 20° для наблюдения за грузом на высоте
• Система кондиционирования с охлаждением и обогревом

Рабочие характеристики

Мах. грузовой момент:

• Основная стрела 2734 Нм
• Полностью выдвинутая стрела 1481 Нм
• Полностью выдвинутая стрела + гусек 730 Нм

Мах. высота подъёма:

• Основная стрела 13 м
• Полностью выдвинутая стрела 48 м
• Полностью выдвинутая стрела + гусек 65,5 м

Мах. длина стрелы:

• Основная стрела 12,2 м
• Полностью выдвинутая стрела 47,5 м
• Полностью выдвинутая стрела + гусек 65 м
• Опорный контур 7,52х7,6 м

Системы безопасности

• Регистратор параметров (для крановой установки)
• Ограничитель рабочей зоны - координатная защита
• Аудиовизуальное предупреждение
• Сигнализатор приближения к ЛЭП
• Концевые выключатели (ограничители) подъема и опускания крюкоблока

Подъем стрелы, Противовес

• Основная и доп. лебедки с планетарным редуктором
• Высокопрочный канат
• Один гидравлический цилиндр с предохранительным клапаном (от -20 до 800)
• Крановая установка, вращение на 360°
• Один несъемный противовес массой 9,5 т.

Грузовые лебедки

• 1 - аксиально-поршневой мотор с планетарным редуктором, автоматическим многодисковым тормозом и индикатором вращения. Лебедка с канатом длиной 250 м и Ø20 мм, скорость 150 м/мин
• 2 - аксиально-поршневой мотор с планетарным редуктором, автоматическим многодисковым тормозом и индикатором вращения. Лебедка с канатом длиной 145 м и Ø20 мм, скорость 150 м/мин
• Крюкоблок 6-блочный, с одинарным крюком и креплением каната
• Г/п крюкоблока 80 т., масса крюкоблока 690 кг
• Крюк с шаром – утяжелителем
• Г/п крюка 8 т. масса крюкоблока 160 кг
