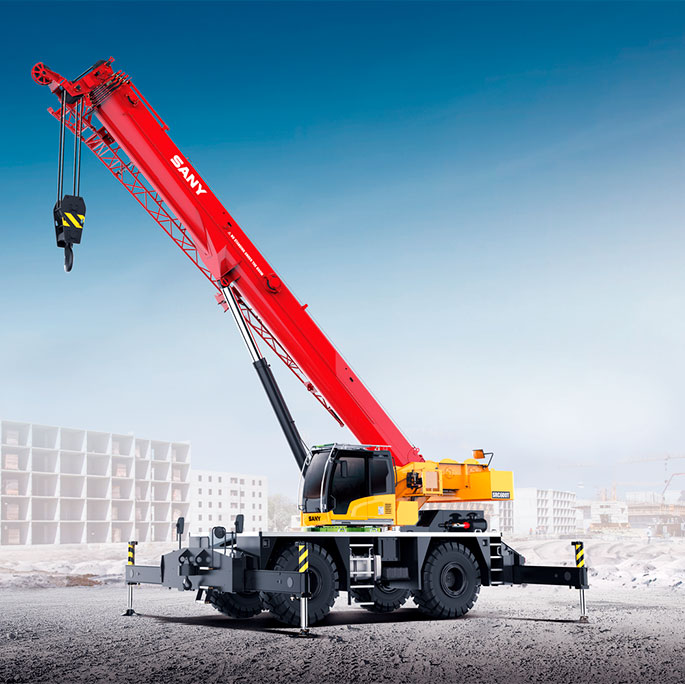

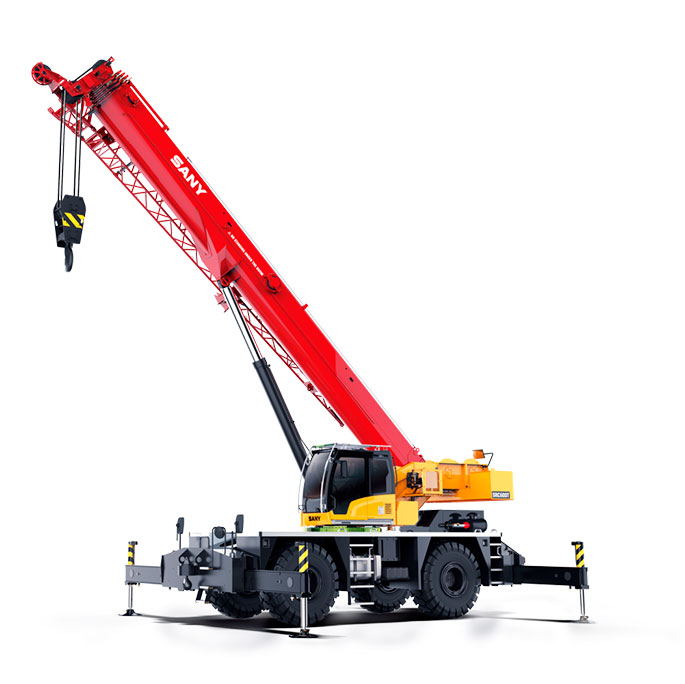

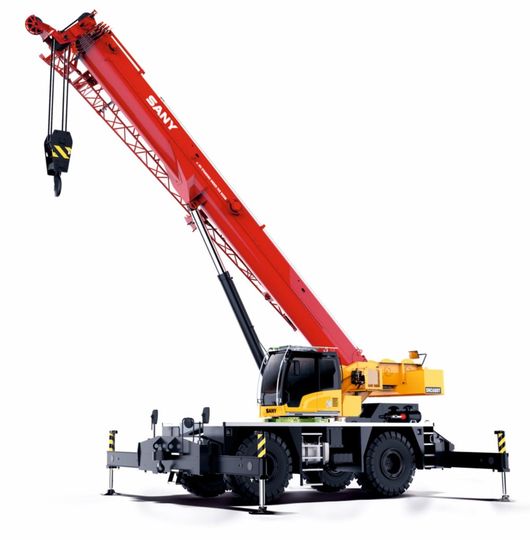

Автокран на шасси 4х4 SRC600T

Скачать спецификацию

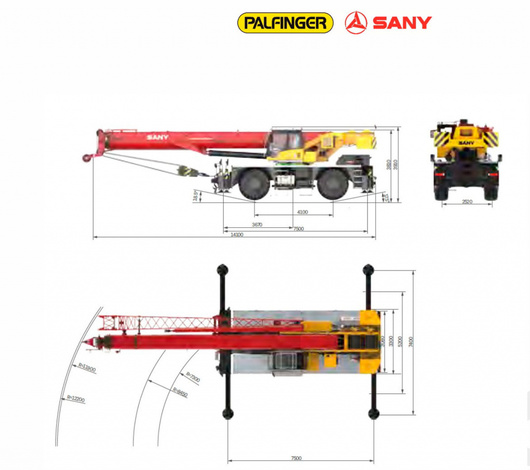

Габаритные размеры автокрана

• Длинна 14 100мм
• Ширина 3 300 мм
• Ширина 3 862мм
• Полная масса 45 000 кг
• Мах. Грузоподъемность 60 000 кг

Двигатель

• Двигатель QSB6.7 C240 30
• Норма токсичности ЕВРО III
• Мах. мощность 178 кВт (242 л.с.) при 2200 мин -1
• Крутящий момент 970 / 1500 Н·м / об.мин
• Электронный блок управления
• Счетчик моточасов

Трансмиссия

• Колесная формула 4х4
• Коробка передач автоматическая 6 вперед 6 назад
• Отключение переднего моста, перевод в режим 4х2

Шасси автокрана

• Мах. скорость 25 км/ч
• Min. радиус разворота 7,4 м
• Min. дорожный просвет 530 мм
• Угол въезда 18,50
• Угол съезда 17,50
• Рама: двойная продольная балка из высокопрочной стали
• Передний и задний мосты: ведущий / управляемый
• с дефференциалом и планетарным редуктором
• Подвеска передняя: жестко закреплена на раме
• Подвеска задняя: шарнирная, с гидравлическим блокирующим устройством
• Тормозная система гидравлическая двуконтурная
• Гидравлический усилитель руля
• Мах. преодолеваемый уклон 75%
• Топливный бак 350 л.
• Шины бескамерные 26,5R25

Выносные опоры

• Телескопическая опора Н-типа, 4-точечная
• Гидравлически выдвигаемые балки с вертикальными цилиндрами и подставками
• Управление горизонтальным и вертикальным перемещением из кабины крана
• Стальные подпятники

Кабина крановой установки

• Кабина собственной разработки
• Большое внутреннее пространство
• Панорамный люк
• Регулируемое сиденье
• Кондиционер
• Электрический стеклоочиститель
• Дисплей LMI оборудован логической интеграцией консоли управления
• Отображение текущей информации о работе крана: угол подъема и вылет стрелы, высота подъема и масса груза, грузовой момент, максимальная грузоподъемность

Рабочие характеристики

Мах. грузовой момент:

• Основная стрела 2254 Нм
• Полностью выдвинутая стрела 1250 Нм
• Полностью выдвинутая стрела + гусек 530 Нм

Мах. высота подъёма:

• Основная стрела 15 м
• Полностью выдвинутая стрела 48,3 м
• Полностью выдвинутая стрела + гусек 62,5 м

Мах. длина стрелы:

• Основная стрела 11,7 м
• Полностью выдвинутая стрела 45,5 м
• Полностью выдвинутая стрела + гусек 61,5 м
• Опорный контур 7,5х7,4 м

Системы безопасности

• Регистратор параметров (для крановой установки)
• Ограничитель рабочей зоны - координатная защита
• Аудиовизуальное предупреждение
• Сигнализатор приближения к ЛЭП
• Концевые выключатели (ограничители) подъема и опускания крюкоблок

Подъем стрелы, Противовес

• Основная и доп. лебедки с планетарным редуктором
• Высокопрочный канат
• Один гидравлический цилиндр с предохранительным клапаном (от -20 до 800)
• Крановая установка, вращение на 360°
• Один несъемный противовес массой 6,4 т.

Грузовые лебедки

• 1 - аксиально-поршневой мотор с планетарным редуктором, автоматическим многодисковым тормозом и индикатором вращения. Лебедка с канатом длиной 220 м и Ø18 мм, скорость 145 м/мин
• 2 - аксиально-поршневой мотор с планетарным редуктором, автоматическим многодисковым тормозом и индикатором вращения. Лебедка с канатом длиной 130 м и Ø18 мм, скорость 125 м/мин
• 5-блочный, с одинарным крюком и креплением каната
• Г/п крюкоблока 60 т.
• Крюк с шаром – утяжелителем
• Г/п крюка 8 т.
