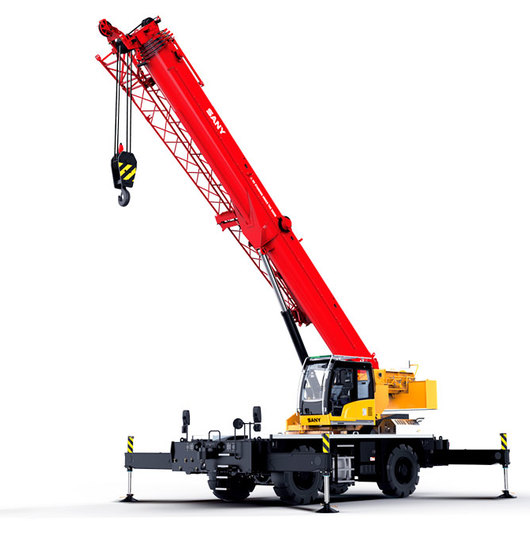

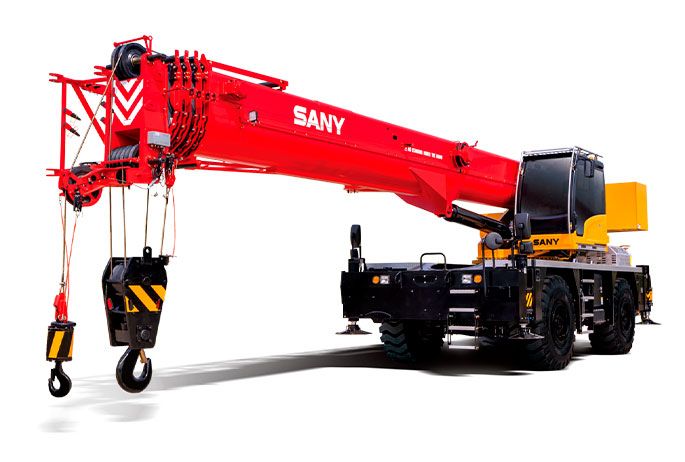

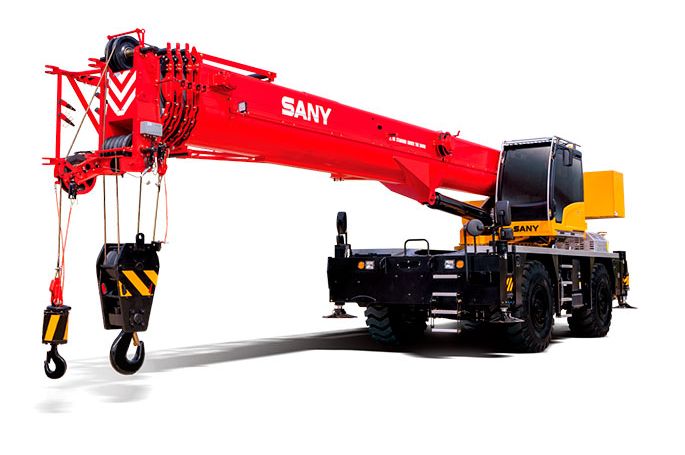

Автокран на шасси 4х4 SRC500T

Скачать спецификацию

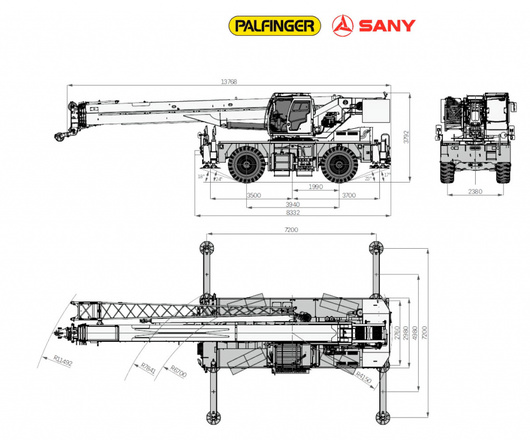

Габаритные размеры автокрана

• Длинна 13 768мм
• Ширина 2 980 мм
• Высота 3 792мм
• Полная масса 38 660 кг
• Мах. Грузоподъемность 50 000кг
•

Двигатель

• Двигатель Weichai, WP9H336Е50
• Норма токсичности ЕВРО V
• Мах. мощность 242 кВт (330 л.с.) при 1 900 мин -1
• Крутящий момент 1 600 (1000…1400) Н·м / об.мин
• Электронный блок управления
• Счетчик моточасов
• Моторный тормоз-замедлитель
• Автономный подогреватель двигателя

Трансмиссия

• Колесная формула 8х4
• Коробка передач, механическая с синхронизатором Shaanxi Fast Gear Co., FAST 9JS150TA, 9 вперед 2 назад

Шасси автокрана

• Мах. скорость 90 км/ч
• Min. радиус разворота 12 м
• Min. дорожный просвет 280 мм
• Угол въезда 110
• Угол съезда 120
• Тормозной путь (со скорости 30 км/ч) ≤10 м
• Мах. преодолеваемый уклон 47%
• Подвеска передняя листовые рессоры
• Подвеска задняя резино-металлические рессоры
• Топливный бак 350 л.
• Рабочая тормозная система пневматическая с АБС
• Передняя ось барабанные тормоза
• Задняя ось барабанные тормоза
• Шины 315/80 R22,5
• Рама: разработка компания SANY

Выносные опоры

• Телескопическая опора Н-типа, 4-точечная
• Гидравлически выдвигаемые балки с вертикальными цилиндрами и подставками
• Управление горизонтальным и вертикальным перемещением из кабины крана
• Стальные подпятники

Кабина крановой установки

• Кабина собственной разработки
• Большое внутреннее пространство
• Панорамный люк
• Регулируемое сиденье
• Кондиционер
• Электрический стеклоочиститель
• Дисплей LMI оборудован логической интеграцией консоли управления
• Отображение текущей информации о работе крана: угол подъема и вылет стрелы, высота подъема и масса груза, грузовой момент, максимальная грузоподъемность
• Кабина с наклоном от 0 до 20°

Рабочие характеристики

Мах. грузовой момент:

• Основная стрела 1715 Нм, Полностью выдвинутая стрела 823 Нм
• Полностью выдвинутая стрела + гусек 500 Нм

Мах. высота подъёма:

• Основная стрела 14,9 м, Полностью выдвинутая стрела 45 м
• Полностью выдвинутая стрела + гусек 62 м

Мах. длина стрелы:

• Основная стрела 11,6 м, Полностью выдвинутая стрела 45 м
• Полностью выдвинутая стрела + гусек 61 м
• Опорный контур 7,2х7,2 м

Мах. длина стрелы:

• Основная стрела 11,74 м
• Полностью выдвинутая стрела 45,5 м
• Полностью выдвинутая стрела + удлинитель 61,5 м
• Опорный контур (вдоль×поперек) 6,05х7,2 м
• Угол положения удлинителя 0°, 15°, 30°

Системы безопасности

• Регистратор параметров (для крановой установки)
• Ограничитель рабочей зоны - координатная защита
• Аудиовизуальное предупреждение
• Сигнализатор приближения к ЛЭП
• Концевые выключатели (ограничители) подъема и опускания крюкоблока

Подъем стрелы, Противовес

• Основная и доп. лебедки с планетарным редуктором
• Высокопрочный канат
• Один гидравлический цилиндр с предохранительным клапаном (от -20 до 800)
• Крановая установка, вращение на 360°
• Один несъемный противовес массой 6 т.

Грузовые лебедки

• 1 - аксиально-поршневой мотор с планетарным редуктором, автоматическим многодисковым тормозом и индикатором вращения. Лебедка с канатом длиной 245 м и Ø16 мм, скорость 141 м/мин
• 2 - аксиально-поршневой мотор с планетарным редуктором, автоматическим многодисковым тормозом и индикатором вращения. Лебедка с канатом длиной 135 м и Ø16 мм
• 5-блочный, с одинарным крюком и креплением каната
• Г/п крюкоблока 51 т., масса 400 кг
• Крюк с шаром – утяжелителем
• Г/п крюка 5 т., масса крюка 85 кг.
