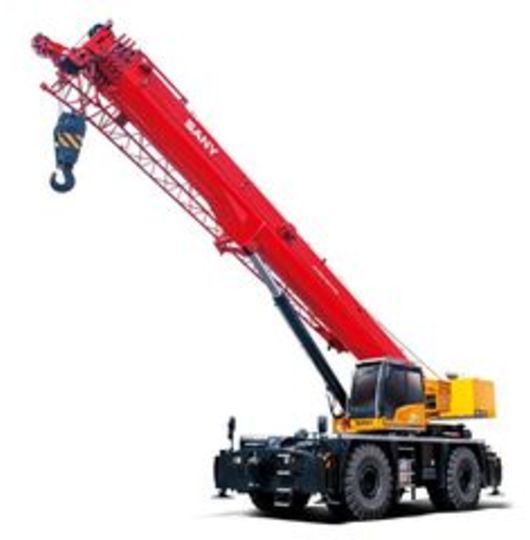

Автокран на шасси 4х4 SRC1100T5-40°С

Скачать спецификацию

Габаритные размеры автокрана

• Длинна 15 360 мм
• Ширина 3 340 мм
• Высота 3 930 мм
• Полная масса 60 064 кг,
• Мах. Грузоподъемность 110 000 кг

Двигатель

• Cummins QSB6.7
• Норма токсичности ЕВРО III
• Мах. мощность 194 кВт (264 л.с.) при 2400 мин -1
• Крутящий момент 990 / 1500 Н·м / об.мин
• Рядный, 6-цилиндровый с промежуточным охлаждением

Трансмиссия

• Колесная формула 4х4
• Коробка передач автоматическая 6 вперед 6 назад
• Отключение переднего моста, перевод в режим 4х2

Шасси автокрана

• Мах. скорость 25 км/ч
• Min. радиус разворота 7,8 м
• Min. дорожный просвет 530 мм
• Угол въезда 20°
• Угол съезда 19°
• Мах. преодолеваемый уклон 75%
• Рама: двойная продольная балка из высокопрочной стали
• Передняя подвеска жестко закреплена на раме
• Задняя подвеска: поворотно-колебательная, с гидравлической блокировкой
• Тормозная система двуконтурная
• Гидравлический усилитель руля
• Топливный бак 350 л
• Шины бескамерные 29,5R25

Электрообудование :

• Два аккумулятора 12В 180 Ач.
• Прожектор на корневой секции стрелы
• Проблесковый маячок на противовесе

Выносные опоры

• Телескопическая опора Н-типа, 4-точечная
• Независимое управление горизонтальным и вертикальным перемещениями из кабины крана

Кабина крановой установки

• Кабина нового поколения кранов серии Т
• Большое внутреннее пространство
• Панорамное окно в крыше
• Регулируемое сиденье
• Кондиционер
• Электрический стеклоочиститель
• Отображение всех рабочих данных на экране LMI
• Камера заднего вида

Рабочие характеристики

Мах. грузовой момент:

• Основная стрела 3380 Нм
• Полностью выдвинутая стрела 1740 Нм
• Полностью выдвинутая стрела + гусек 563 Нм

Длина стрелы:

• Основная стрела 13 м
• Полностью выдвинутая стрела 51 м
• Полностью выдвинутая стрела + гусек 69 м

Мах. высота подъема:

• Основная стрела 13,5 м
• Полностью выдвинутая стрела 51,5 м
• Полностью выдвинутая стрела + гусек 69,5 м
• Опорный контур 7,52х7,60 м
• Угол положения удлинителя 0°, 20, 40°
• MAX. скорость подъёма на одиночном тросе (без нагрузки), основная/вспомогательная лебедки 150 м/мин
• Время полного выдвижения/втягивания стрелы 125/135 с.
• Время полного подъёма/опускания стрелы 70/72 с.

Системы безопасности

• Регистратор параметров (для крановой установки)
• Ограничитель рабочей зоны - координатная защита
• Аудиовизуальное предупреждение
• Сигнализатор приближения к ЛЭП
• Концевые выключатели (ограничители) подъема и опускания крюкоблока
• Гидрозамок на цилиндре подъема и телескопирования стрелы, индикатор 3-х витков на лебедках подъема
• ОГМ и независимая система ограничения высоты подъема крюка
• Датчик предельной скорости ветра

Подъем стрелы, Противовес

• Один гидравлический цилиндр с предохранительным клапаном (диапазон угла подъема от -20°до 80)
• Крановая установка, вращение на 360°
• Скорость вращения до 1,8 об/мин
• Один несъемный противовес массой 13,5 т.

Грузовые лебедки

Грузовые лебедки, Крюкоблоки:

• Основная лебедка с канатом длиной 300 м и Ø20 мм
• Вспомогательная лебедка с канатом длиной 165 м и Ø20 мм
• Г/п крюкоблока 70 тн. и 8 тн.

Арктический пакет для эксплуатации до -40˚С

• Специальная низкотемпературная сталь основных структурных компонентов
• Гидроцилиндры низкотемпературные
• Уплотнения, шланги низкотемпературные
• Защита датчика длины стрелы
• Клапан переключения зима/лето на гидравлический радиатор
• Жидкостный предпусковой подогреватель двигателя
• Дополнительный отопитель кабины крановой установки
• Подогреватель коробки передач, аккумуляторных батарей
• Погружной подогреватель гидравлической жидкости 220В
• Низкотемпературное гидравлическое масло, масла в лебёдках, двигателе, коробке передач, в осях
• Охлаждающая жидкость двигателя с нижним температурным пределом -40°С.
